产品简介
LD63消防雨淋专用消防电磁阀
应用范围
体育馆、展览馆、工业标准厂房及各类大空间灭火系统的配套产品，游泳馆、楼宇自控、水景艺术、音乐喷泉、跑泉等各种喷泉及水下管路、潮湿环境管路控制系统。
功能选项
代号 功能名称 功能说明
F 连接方式 法兰
X1 远程信号反馈 有源机械触点
电气参数
电源电压 AC220 DC24V
电压公差 ±10%
电气连接 普通型:标准接线盒
技术参数
公称通径 DN15-150
原理结构 浮动阀芯
阀体材料 SS304
启闭部件 高强度工程塑料
环境温度 5-50
介质温度 5-70
适用流体 清水
流体粘度 ≤22mm2/S
连接方式 内螺纹、法兰
安装方式 水平安装，线圈向上（其它方式可定制）
防护等级 IP65

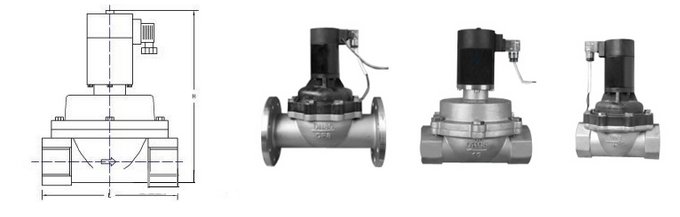

规格参数及外形尺寸
| 型号规格 | 接口G |
通径 | Kv值 |
*小压差 [bar] |
工作压力 [bar] | 外形尺寸[bar] | |||
| 电压 | L | W | H | ||||||
| LD6315 | 1/2 | 15 | 4 | 0.1 | 16 | 95 | 40 | 125 | |
| LD6325 | 1 | 25 | 9 | 0.1 | 16 | 115 | 61 | 175 | |
| LD6340 | 1 1/2 | 40 | 18 | 0.1 | 16 | AC | 140 | 85 | 205 |
| LD6340 | 1 1/2 | 40 | 18 | 0.1 | 16 | DC | 140 | 85 | 227 |
| LD6350 | 2 | 50 | 30 | 0.1 | 16 | AC | 156 | 105 | 225 |
| LD6350 | 2 | 50 | 30 | 0.1 | 16 | DC | 156 | 105 | 247 |
| LD6365 | 2 1/2 | 65 | 45 | 0.1 | 16 | AC | 190 | 173 | 309 |
| LD6365 | 2 1/2 | 65 | 45 | 0.1 | 16 | DC | 190 | 173 | 294 |
| LD6380 | 3 | 80 | 70 | 0.1 | 16 | AC | 280 | 195 | 385 |
| LD63100 | 4 | 100 | 110 | 0.1 | 16 | AC | 350 | 228 | 425 |
| LD63125 | 4 1/4 | 125 | 180 | 0.1 | 16 | ||||
| LD63150 | 5 | 150 | 250 | 0.1 | 16 | ||||
线圈技术参数
| 型号规格 | 电压 | 启动功率［W］ | 保持功率［W］ | ||
| AC220 | DC24 | AC220 | DC24 | ||
| LD6315 | AC220 | 310 | 168 | 8 | 3.6 |
| LD6325 | AC220 | 200 | 168 | 3 | 3.6 |
| LD6350 | AC220 | 350 | 85 | 10 | 20 |
| LD6365 | AC220 | 300 | 85 | 10 | 20 |
| LD6380以上 | AC220 | 285 | 34 | ||
备注：电磁铁为双线圈动作，大功率启动，小功率保持工作。确保电磁阀工作的可靠性和稳定性。
